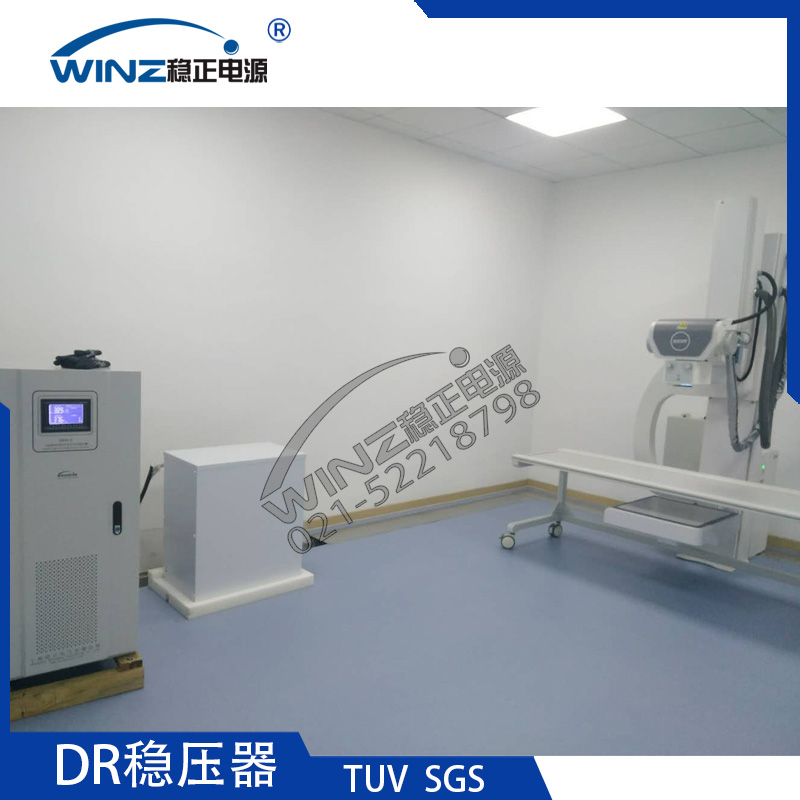

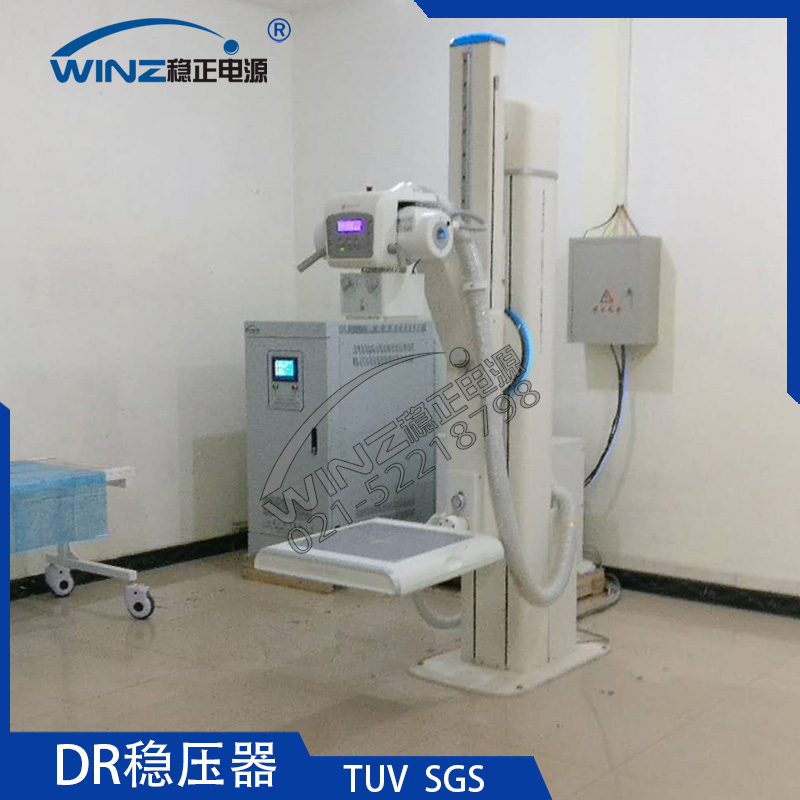

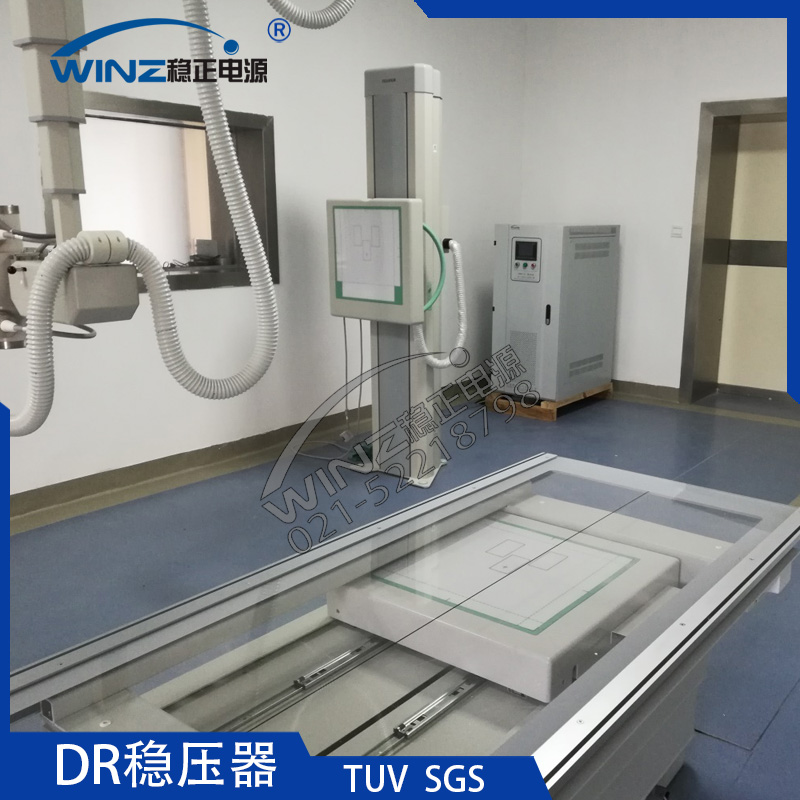

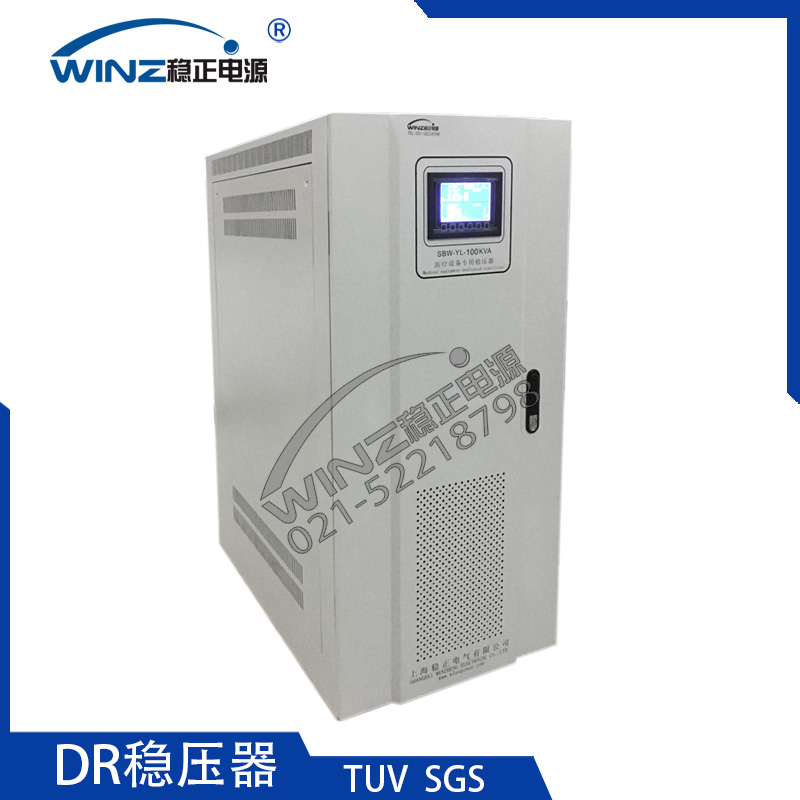

DR穩壓器|SBW-YL醫用穩壓器
DR專用穩壓器，SBW-YL系列醫療設備DR專用穩壓器，是根據數字平板X光機DR的工作特點及供電要求，為其定制的穩壓電源設備。系統控制采用32位處理器，數字濾波與EMI雙重凈化穩壓，同時根據國內外DR設備不同電壓要求，輸出電壓可設定400V&380V等。廣泛適用于西門子（AXIOM Aristos MX等系列）、GE（Definium?系列數字化攝影系統）、飛利浦(DigitalDiagnost系列)、安健（DP系列）、聯影(uDR)、萬東（1000M）、康達（KD-1500）、安科(ASR)、意大利GMM等國內外品牌數字平板X光機DR，為各大醫院的DR設備供電保駕護航。
訂購熱線：021-52218798
產品應用&功能特點 | CHARACTERISTI
1、DR穩壓器主要用途：
我司根據數字X光機平板DR的工作特點，綜合其高壓發生器、X線管、的運行原理及特點，設計開發了適用于數字X光機平板
DR裝置的集穩壓濾波一體的DR專用穩壓器。適用于國內外各大品牌DR，如：西門子（AXIOM Aristos MX等系列）、
GE（Definium 系列數字化攝影系統）、飛利浦(DigitalDiagnost系列)、安健（DP系列）、聯影(uDR)、萬東（1000M）、
康達（KD-1500）、安科(ASR)、意大利GMM等國內外品牌數字平板X光機DR，為各大醫院的DR設備供電保駕護航。
目前國內常用數字X光機DR品牌和型號對應的DR穩壓器容量選擇和配置如下：
根據其高壓發生器功率，一般國產如 安健，康達，聯影，安科等品牌的平板DR高壓發生器功率為50KW，配置SBW-YL-100KVA
DR專用穩壓器即可滿足其工作要求。
進口品牌，西門子、飛利浦、GE等產品，高壓發生器功率一般在80KW，配置SBW-YL-120KVA的DR專用穩壓器，輸出電壓設定
為三相400V輸出即可。
數字胃腸DR，一般國產的其功率在120KW左右，配置SBW-YL-150KVA的DR專用穩壓器即可
2、DR穩壓器控制機制及原理：
DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有效值和FFT轉
換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷系統從而改變補償變壓器補償
電壓的大小，達到輸出電壓穩定的目的。
下圖詳細展示了DR穩壓器的控制機制及原理
3、DR穩壓器工作拓?fù)湓?/strong>
下圖展示了DR穩壓器的工作原理單相解釋
 |
調壓變壓器TVV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主回路中。
現以A相為例說明其穩壓工作原理 Uao=Uai+UBa 式中
Uai=DR穩壓器A相輸入電壓
Uao=DR穩壓器A相的輸出電壓
UBa=DR穩壓器A相的補償電壓
其工作原理是：當A相輸入電壓Uai增加△Uai時，補償電壓UBa也相應改變△UBa，且△UBa=- △Uai使A相輸出電壓Uao保持不變，同理B相、C相也相同。 |

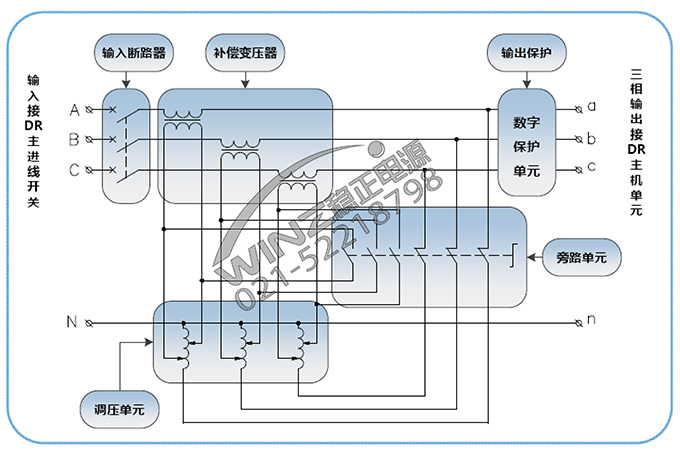

4、下圖詳細展示了DR穩壓器的三相主回路圖
產品型號參數 / PRODUCT PARAMETER
1、產品基本參數一覽表
|
容量范圍 |
三相容量 30~2500KVA ；單相容量：20~150KVA |
|
輸入電壓 |
三相380Vac±20%； 單相220Vac±20%；可定制±30% ±40% |
|
輸出電壓 |
三相380Vac 單相220Vac；可根據客戶需求訂制輸出電壓，如200V 208V 400V |
|
穩壓精度 |
1%~5%可調 |
|
頻率范圍 |
50Hz/60Hz |
|
效 率 |
98%（功率等級50KVA以上） |
|
響應速度 |
≤0.04S |
|
穩定速度 |
輸入電壓相對于額定值階躍變化10%時，穩定時間≤1.5S |
|
絕緣電阻 |
≥2MΩ |
|
絕緣強度 |
3000V 1分鐘無擊穿 |
|
波形畸變 |
輸出電壓波形與輸入電壓波形相比較，其相對諧波含量的增量不大于1% |
|
通信功能 |
可選配RS232、RS485、GPRS接口，完成遙信遙測遙控功能 |
|
顯示功能 |
LCD高亮液晶顯示，能顯示輸入輸出電壓、輸出電流值、頻率、溫度及故障告警狀態
指示等。HMI人機界面觸摸屏顯示（可選） |
|
保護功能 |
具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，并
在故障恢復后，能夠自動恢復穩壓供電。 |
|
工作溫度 |
-15℃+55℃ |
|
相對濕度 |
10%-90%(20℃±5℃) |
|
海拔高度 |
＜2000m，超出標準海拔，根據GB6450《干式變壓器》中第3.2.3條和4.2條降額使用 |
|
防護等級 |
IP20，可定制IP45級以下防護等級 |
|
噪 音 |
＜55dB |
|
執行標準 |
YD/T 1074-2000《通信用交流穩壓器》 JB/T7620－1994《補償式交流穩壓器》 |
2、產品選型一覽表
|
型 號 |
額定容量
KVA |
頻率 |
輸入電壓（V） |
輸出電壓（V） |
輸出電流（A） |
外形尺寸
寬*深*高 |
柜數 |
|
SBW-YL-30 |
30 |
50/60 |
304-456 |
380 |
46 |
800*540*1270 |
單柜 |
|
SBW-YL-50 |
50 |
50/60 |
304-456 |
380 |
76 |
800*1270*540 |
|
SBW-YL-80 |
80 |
50/60 |
304-456 |
380 |
121 |
800*1270*540 |
|
SBW-YL-100 |
100 |
50/60 |
304-456 |
380 |
152 |
850*1390*620 |
|
SBW-YL-120 |
120 |
50/60 |
304-456 |
380 |
182 |
850*1390*620 |
|
SBW-YL-150 |
150 |
50/60 |
304-456 |
380 |
227 |
1000*800*1600 |
|
SBW-YL-180 |
180 |
50/60 |
304-456 |
380 |
273 |
1000*800*1600 |
|
SBW-YL-200 |
200 |
50/60 |
304-456 |
380 |
304 |
1000*800*1600 |
|
SBW-YL-225 |
225 |
50/60 |
304-456 |
380 |
341 |
1100*800*1900 |
|
SBW-YL-250 |
250 |
50/60 |
304-456 |
380 |
380 |
1100*800*1900 |
|
SBW-YL-300 |
300 |
50/60 |
304-456 |
380 |
456 |
1100*800*1900 |
|
SBW-YL-320 |
320 |
50/60 |
304-456 |
380 |
486 |
1100*800*1900 |
產品優勢 / PRODUCT ADVAN
針對數字X光機DR的不斷升級更新，DR專用穩壓器也在推陳出新，適應DR設備的升級。
1、穩定的數字控制系統：
1.1 DR專用穩壓器SBW-YL系列全系統采用當前最新32位DSP數字控制系統，主頻高達168Mh；內置硬件乘法器，單周期（1/168000000秒）完成32位乘法運算，
最短時間（20ms一個電壓周期）準確捕捉電壓變化，并響應穩壓。
1.2 內置9路24位同步ADC模數轉換系統，對三相輸入和輸出電壓及三相電流進行真有效值計算，采樣精度高，測量電參數準確，保證了穩壓器的高精度和高速響應，DR穩壓器的輸出電壓精度高達±1%。
2、敏捷的智能顯示系統：
DR專用穩壓器得益于DSP全數字系統升級，其LCD液晶顯示界面與控制系統完美融合；
2.1、顯示信息豐富：7寸LCD液晶顯示屏幕，將控制系統采集的DR穩壓器三相輸入電壓、三相輸出電壓，三相輸出電流、DR穩壓器故障狀態（過壓、欠壓、過流、相序）、DR穩壓器工作狀態（統調、分調、手動、自動）等重要信息全屏展示
2.2、參數可設定：DR穩壓器可以根據現場不同國家和品牌DR設備，設定適配電壓，其設置值（380~410V）可設定，單臺DR穩壓器通過設定參數可滿足所有類型DR數字X光機裝置的需要；同時，根據其現場線路長短，可設定線損補償；對于系統內置的其他保護參數（過壓值、過流值、欠壓值），用戶參數（穩壓精度、相序保護、啟動時間）均可靈活設置。
2.3、故障記錄保存：得益于DR穩壓器數字控制系統龐大的存儲容量，當DR穩壓器發生任何故障時，該狀態直觀顯示在LCD屏幕；其最近10次的故障記錄保存在系統存儲器，可以讀取分析，快速定位故障點，排除故障，確保DR穩壓器的正常運行。
2.4、高安全性，區別于過往顯示系統（需要直接連接380V強電至顯示器和門板）具有的誤操作和檢修觸電隱患，全新顯示系統為5V供電采樣，屬于人體直接接觸的安全電壓，查看和更換系統更加安全。
3、完善的通訊接口系統：
DR專用穩壓器，標配RS-485通訊接口，內置Modubs-RTU通訊協議，滿足DR穩壓器的聯網需要；選配GPRS(4G)-DTU模塊，可以方便與物聯網、以太網局域網組網，實現PC服務器、手機APP、DCS控制中心遠程三遙（遙信、遙測、遙控）。
4、結構化操作面板設計：
DR專用穩壓器使用結構化封閉設計，強弱電上下分離，有效隔離控制干擾；主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護，DR穩壓器連接完進出線
電纜后，蓋上絕緣端子蓋板，所有操作界面無220V/380V強電系統外漏，有效保證用戶操作安全；
