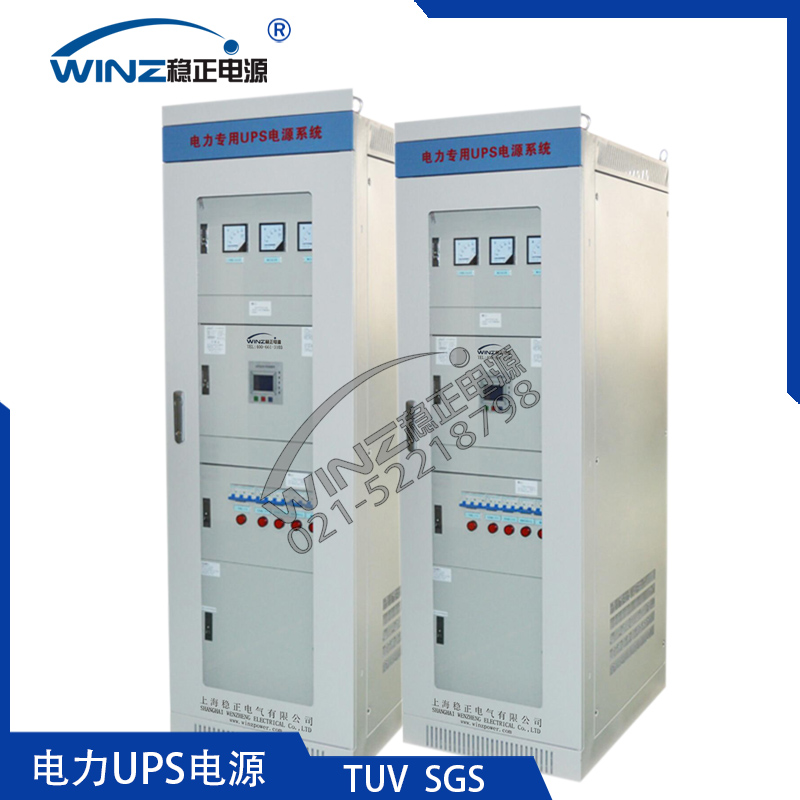

DL系列電力UPS電源 產品主要應用
DL系列是上海穩正針對中國電力的發展需求，專為發電廠.變電站.配電所設計的電源產品，具有雙變換在線式零延時轉換功能。主要用于電力遠動.RTU.電力載波.電力監控等。
DL系列電力UPS電源 產品功能簡介
電力專用UPS電源與電力直流操作電源系統一起，組成發電廠、變電站的專用不間斷電源，向微機，通訊，載波，事故照明及其它不能停電的設備供電。發電廠或變電站往往具有110V和220V直流屏，直接從直流屏上取直流動力給逆變電源供電，不必像常規UPS那樣需要單設蓄電池組，從而避免蓄電池的重復投資，減少系統維護，減低運行成本。省略了昂貴、笨重的蓄電池組，避免重復投資，降低系統成本，具有一定的市場競爭力。
DL系列電力專用型UPS包括單進單出2K-20K、三進單出6K-60K、三進三出6K-200K，適合客戶辦公自動化及電力控制系統對供電設備的高質量、高可靠性的要求。它能滿足于電力控制系統中的電腦等終端設備的需要，可為電力控制系統的安全、可靠運行帶來最佳的保障。
產品型號參數 / PRODUCT PARAMETER
一、DL系列電力UPS電源 型號參數(單進單出)
|
型號 |
DL1103 |
DL1108 |
DL1110 |
DL1115 |
|
標稱容量 |
3KVA |
8KVA |
10KVA |
15KVA |
|
工作方式及原理 |
在線式供電、靜態旁路開關（無間切換），雙重轉換技術，輸入輸出完全隔離 |
|
相數 |
單相三線single-phaseL,N+G |
|
輸入電壓 |
220V±20% |
|
輸入頻率 |
50HZ±10% |
|
輸入功因 |
≥0.8 |
|
相數 |
單相三線single-phaseL,N+G |
|
輸出電壓 |
220V±1% |
|
輸出頻率 |
50/60±0.1HZ |
|
輸出功因 |
0.8 |
|
輸出波形 |
正弦波 |
|
總諧波失真 |
線性負載<3%，非線性負載<5% |
|
動態電壓瞬變范圍 |
±5%(負載0～100%躍變) |
|
瞬變恢復時間 |
<20ms |
|
過載能力 |
＞125%，1min；＞150%，200ms |
|
標稱直流電壓 |
110V/220V |
|
直流電壓范圍 |
(90-150)/(180-300) |
|
滿載效率 |
>90% |
|
切換時間 |
0ms |
|
通訊接口 |
無源干接點/RS232 |
|
運行溫度 |
0-40℃ |
|
相對濕度 |
30%-90%(無凝結;Non-condensing) |
|
運行高度 |
＜2000m,超過此高度降額使用,每上升100m，額定功率下降1%,最高4000m; |
|
冷卻方式 |
強制通風（溫控式） |
|
噪音 |
<60dB |
<65dB |
|
箱體顏色 |
灰白色(可選) |
外形尺寸
(WxDxH)mm |
800x600x2260 / 800x800x2260 |
|
主機重量 |
230 |
330 |
380 |
460 |
|
選件 1 |
RS485/網絡適配器（SNMP） |
|
選件 2 |
輸入輸出配電柜/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸 |
二、DL系列電力UPS電源 型號參數(三進單出)
|
型號 |
DL3110 |
DL3115 |
DL3120 |
DL3130 |
DL3140 |
DL3160 |
DL3180 |
|
標稱容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KA |
|
工作方式及原理 |
在線式供電、靜態旁路開關（無間切換），雙重轉換技術，輸入輸出完全隔離 |
|
相數 |
三相五線 |
|
輸入電壓 |
380V±20% |
|
輸入頻率 |
50HZ±10% |
|
輸入功因 |
≥0.8 |
|
相數 |
單相三線 single-phaseL,N+G |
|
輸出電壓 |
220V±1% |
|
輸出頻率 |
50/60±0.1HZ |
|
輸出功因 |
0.8 |
|
輸出波形 |
正弦波 |
|
總諧波失真 |
線性負載<3%，非線性負載<5% |
|
動態電壓瞬變范圍 |
±5%(負載0～100%躍變) |
|
瞬變恢復時間 |
<20ms |
|
過載能力 |
＞125%，1min；＞150%，200ms |
|
標稱直流電壓 |
110V/220V |
|
直流電壓范圍 |
(90-150V)/(180-300V) |
|
滿載效率 |
>90% |
|
切換時間 |
0ms |
|
通訊接口 |
無源干接點/RS232 |
|
運行溫度 |
0-40℃ |
|
相對濕度 |
30%-90%(無凝結;Non-condensing) |
|
運行高度 |
＜2000m,超過此高度降額使用,每上升100m，額定功率下降1%,最高4000m; |
|
冷卻方式 |
強制通風（溫控式） |
|
噪音 |
<60dB |
<65dB |
|
箱體顏色 |
灰白色(可選) |
外形尺寸
(WxDxH)mm |
800x600x2260/800x800x2260 |
1000x800x2260 |
|
主機重量 |
258 |
350 |
400 |
480 |
580 |
650 |
900 |
|
選件 1 |
RS485/網絡適配器（SNMP） |
|
選件 2 |
輸入輸出配電柜/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸 |
三、DL系列電力UPS電源 型號參數(三進三出)
|
型號 |
DL3310 |
DL3315 |
DL3320 |
DL3330 |
DL3340 |
DL3360 |
DL3380 |
|
標稱容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
|
工作方式及原理 |
在線式供電、靜態旁路開關（無間切換），雙重轉換技術，輸入輸出完全隔離 |
|
相數 |
三相五線 |
|
輸入電壓 |
380V±20% |
|
輸入頻率 |
50HZ±10% |
|
輸入功因 |
≥0.8 |
|
相數 |
三相五線 |
|
輸出電壓 |
380V±1% |
|
輸出頻率 |
50/60±0.1HZ |
|
輸出功因 |
0.8 |
|
輸出波形 |
正弦波 |
|
總諧波失真 |
線性負載<3%，非線性負載<5% |
|
動態電壓瞬變范圍 |
±5%(負載0～100%躍變) |
|
瞬變恢復時間 |
<20ms |
|
過載能力 |
＞125%，1min；＞150%，200ms |
|
標稱直流電壓 |
110V/220V |
|
直流電壓范圍 |
(90-150V)/(180-300V) |
|
滿載效率 |
>90% |
|
切換時間 |
0ms |
|
通訊接口 |
無源干接點/RS232 |
|
運行溫度 |
0-40℃ |
|
相對濕度 |
30%-90%(無凝結;Non-condensing) |
|
運行高度 |
＜2000m,超過此高度降額使用,每上升100m，額定功率下降1%,最高4000m; 1% |
|
冷卻方式 |
強制通風（溫控式） |
|
噪音 |
<60dB |
<65dB |
|
箱體顏色 |
灰白色(可選) |
外形尺寸
(WxDxH)mm |
800x600x2260/800x800x2260 |
1000x800x2260 |
|
主機重量 |
278 |
380 |
430 |
510 |
620 |
690 |
940 |
|
選件1 |
RS485/網絡適配器（SNMP） |
|
選件2 |
輸入輸出配電柜/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸 |
產品優勢 / PRODUCT ADVAN
1、雙變換在線式工作模式,純正弦波輸出
2、三端口電氣隔離
3、DSP智能型檢測及控制
4、靜態開關零間斷切換
5、無源干接點和RS232/485監控
6、具有過壓、欠壓、過流、過熱、短路等多種保護功能
7、LCD,LED操作監控界面
8、采用電力標準屏柜設計
9、直觀的機械式表頭指示
