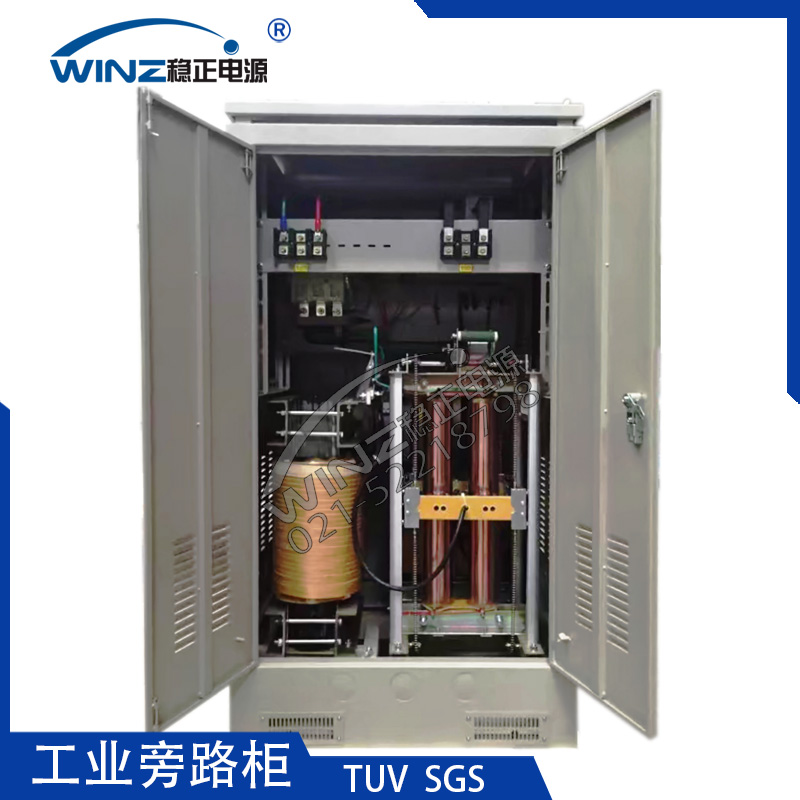

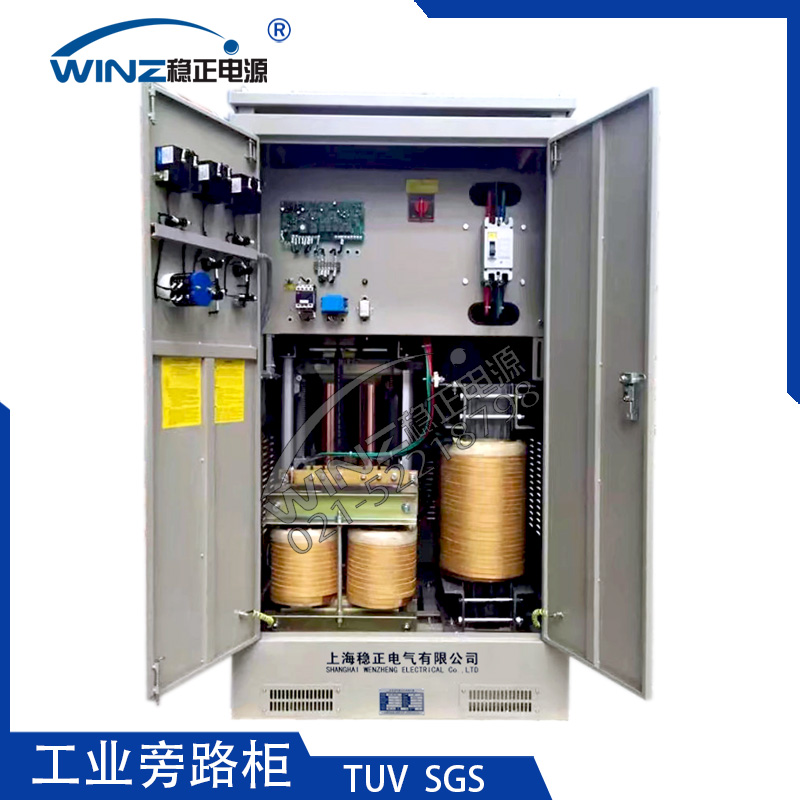

工業級UPS隔離旁路柜
PLG-S系列工業UPS隔離旁路柜專為電廠、石化、新能源、數據中心等大型工業UPS配套生產的旁路柜。PLG-S系列由隔離變壓器，補償變壓器，調壓變壓器，傳動機構、電刷接觸系統、控制系統、可選配置等組成一個完整的備用旁路電源。旁路柜采用先進的數字信號處理器DSP控制，其穩壓精度高，響應速度快，穩壓器輸出電壓參數可設定，LCD大屏幕直觀顯示當前電壓和電流，實時監控電源運行狀態并具備故障記錄保存功能；預留的RS485通訊接口便于組網。
訂購熱線：021-52218798
產品應用&功能特點 | CHARACTERISTI
一、PLG-S系列工業UPS旁路柜的主要應用
PLG-S系列工業UPS旁路柜是一種用于電力、石化、新能源、機房數據中心、工礦企業等大型UPS不間斷電源前端
的自動交流隔離穩壓裝置
二、PLG-S系列工業UPS旁路柜的組成：
旁路柜由穩壓部分和隔離部分組成，具備全自動穩壓和手動調節功能、市電直通；缺逆相、過壓、欠壓短路保護等功能。
同時，可選雙電源切換裝置，廣泛用于大型設備的旁路供電系統。
當UPS自身故障或者過載的時候，UPS將會切換到旁路；此時，旁路柜承擔后端設備的供電，當市電電網跌落，干擾、諧波
失真的，旁路穩壓柜能有效解決以上問題；本設備多次使用在電廠的大型UPS前端，完全滿足國內外UPS的主機的要求。
PLG-S系列旁路柜的控制原理
DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有：
效值和FFT轉換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷
系統從而改變補償變壓器補償電壓的大小，達到輸出電壓穩定的目的。
1、以下附圖描述PLG-S系列工業UPS旁路柜的控制系統框圖
2、PLG-S系列工業UPS旁路柜工作拓?fù)湓恚▎蜗酁槔?/strong>
 |
調壓變壓器TVV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主回路中。
現以A相為例說明其穩壓工作原理 Uao=Uai+UBa 式中
Uai=穩壓器A相輸入電壓
Uao=穩壓器A相的輸出電壓
UBa=穩壓器A相的補償電壓
其工作原理是：當A相輸入電壓Uai增加△Uai時，補償電壓UBa也相應改變△UBa，且△UBa=- △Uai使A相輸出電壓Uao保持不變，同理B相、C相也相同。 |

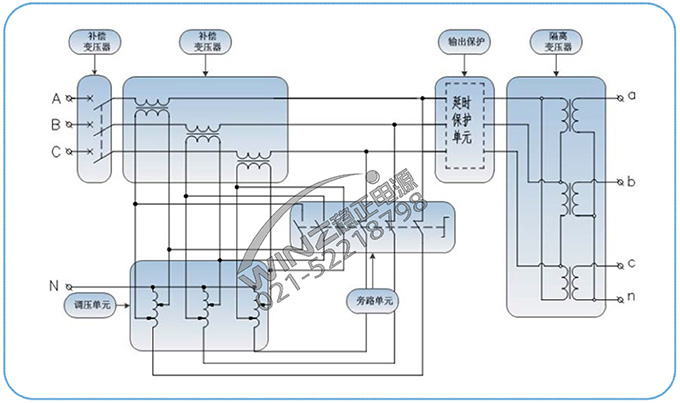

3、PLG-S系列工業UPS旁路柜的三相主回路圖
產品型號參數 / PRODUCT PARAMETER
PLG-S系列工業UPS旁路柜為定制產品
可根據客戶要求定制，一般配置和參數如下：
1、單進單出
2、2相380進單相220V出
3、三進單出
4、三進三出
滿足UPS不間斷電源的進線和出線要求。
產品優勢 / PRODUCT ADVAN
PLG-S系列工業UPS旁路柜按客戶圖紙和要求加工
1、靈活定制，根據客戶提供的要求，機箱，內部控制等，均可匹配用戶UPS，滿足現場需要。
2、隔離穩壓一體，旁路電壓穩定
